手机用石墨片的放热性相关JIS标准的制定

手机用石墨片的放热性相关JIS标准的制定

-活用“新市场创造型标准化制度”的JIS标准-

2018年11月20日

1.该JIS标准制定的背景

随着智能手机和平板电脑终端的发展，对小型·轻型化的要求越来越高。因为不能像台式设备一样安装风扇，所以需要使用高散热性材料。作为散热性优良的石墨，近几年非常普及。该材料不仅适用于小型电子设备，还适用于LED，电动汽车和混合动力汽车电池等。

但是，作为散热片的一个重要特征，散热片表面平行方向的热扩散率，没有标准规定适宜的测量方法，不能进行公证测量，造成市场上劣质散热片的流通。为此，现在活用“新市场创造型标准化制度”，进行JIS标准化。

2. 该JIS标准制定的要点

本次制定的JIS R 7240（散热用石墨片热扩散率的测定方法）主要包含以下3点。

①为简便测定散热片表面平行方向的热扩散率，使用激光点定期加热辐射测量法，采用散热石墨片热扩散率评估法。

②关于激光点定期加热辐射测量法，对其原理进行了清晰表述。

③作为简单实用的方法，规定了散热性石墨片通常使用的热扩散率及厚度范围。

3.期待效果

通过该JIS的制定和普及，可以简便的评价和比较散热石墨片的性能，促进高性能产品的发展，防止劣质商品的流入。

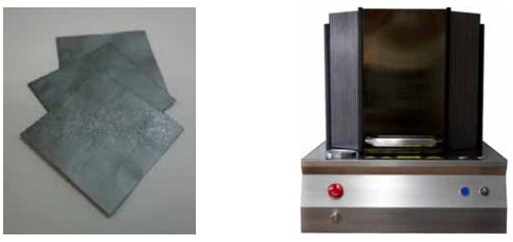

图1-石墨片外观                              图2-激光点定期加热辐射测量法的测定装置
