以“KIRA”为原料的铺路陶瓷砖相关JIS标准的制定

以“KIRA”为原料的铺路陶瓷砖相关JIS标准的制定

2019年04月22日

1.该JIS标准制定的目的

近年来，用于广场，停车场，人行道等的铺路砖逐渐增多，使用“KIRA”为原料，通过成型·烧成·固化的铺路陶瓷砖在部分地区也日益盛行。“KIRA”是精炼陶瓷原料时产生的细颗粒物质，应用很少，到目前为止，大部分已被废弃，每年的用量约为4万吨。

这种陶瓷砖吸水性和保水性良好，比使用其他原料的砖更容易吸水，吸收的水份蒸发速度更慢，可以抑制砖表面的温度上升，因此有望作为热岛效应的对策。

 目前为止，有JIS A 5215《铺路砖》等JIS标准，但“KIRA”为原料的铺路陶瓷砖并不适用于这些JIS规定的性能和试验方法。因此，为防止吸水性和保水性不良的产品流入市场，增加了JIS A 5216《以“KIRA”为原料的铺路陶瓷砖》。

2. 该JIS标准制定的要点

活用JIS A 5371，JIS A 5215等标准的产品品质和性能项目，结合“KIRA”铺路砖的特性，规定了吸水性和蒸发性的性能及试验方法。

图1 “KIRA”铺路砖示例                                    图2 施工例

○ 吸水性和吸水试验概要

将试样放入装有清水的容器中，使其吸水（参见图3），并求得吸水高度。吸水性，例如，当砖厚度为60mm时，性能值为15mm以上。

○ 蒸发性和蒸发性能试验概述

将样品在清水中浸泡24小时后，在温度40℃和相对湿度50％的恒定条件下，以1分钟的间隔测量样品的重量变化（参见图4）。计算该试验结果中每10分钟的平均蒸发效率的持续时间，求得蒸发效率。

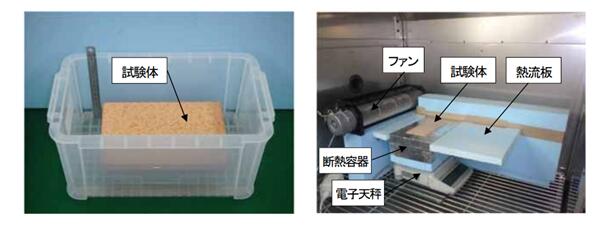

图3 吸水性（吸水高度）试验装置示例               图4 蒸发性（蒸发持续性）试验装置示例

3.期待效果
