机加工孔内径表面自动检验设备的标准试件相关JIS标准的制定

机加工孔内径表面自动检验设备的标准试件相关JIS标准的制定

2018年08月20日

1.该JIS标准制定的目的·背景

在机加工孔内径表面的缺陷检查工序，由于目视检查的波动较大，而且无法测量缺陷的大小，即使检验合格的产品，也会存在报废等情况。于是，逐步使用激光等的自动检查系统代替目视检查。不但提高了工作效率，而且降低了检查时产生的波动。但是，由于各制造商的评价基准尚未统一，决定制定统一的JIS标准。

                   激光式                                            拍照式                                                涡流式

2. 该JIS标准制定的要点

在制作JIS标准时，作为第1部分，首先要制定设备检验及校准的标准“标准试件”，然后再制定设备性能试验方法等JIS标准。于是，本次制定了JIS Z 2324-1（无损检测-机加工孔内径表面自动检验设备-第1部分：标准试件）。该JIS标准制定的要点如下所示。

·标准试件的种类

规定了2种铝合金标准样件（A型），及4种铸铁标准样件（F型）。

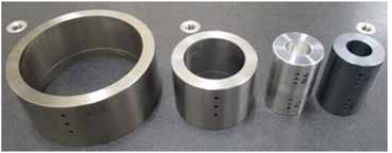

标准试验片

·标准样件的制作

使用相同批次的材料，在相同条件下制作3个标准试件，用机加工方式加工成既定尺寸及形状，添加圆柱形的人工孔及非圆柱形的人工伤。

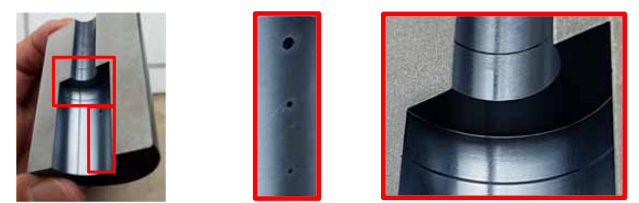

                  分割的标准试件                             人工孔                                      人工伤

·标准试件的检验

 工程能力正常情况下，将3个试件中的2个试件进行分割，检查其内表面，当2个试件都合格时，将剩下的试件用于检验·校准。

3.今后预计作成的JIS标准

    使用JIS Z 2324-1规定的标准试件，设备性能试验方法在作成中。
